/Поглед.инфо/ Стана известно, че в хода на руска специална операция на украинска територия въоръжените сили на Руската федерация са започнали да използват нови необичайни мини срещу въоръжените сили на Украйна - сеизмични ПТКМ-1Р. Това са специални противотанкови, противопокривни боеприпаси, способни да удрят селективно бронираната техника на противника в горното полукълбо при преминаване през нея на разстояние до 50 м.

Съобщава се, че мината е ново поколение боеприпас, въведен за първи път миналата година.

Руските сапьори поставят "скачащите" мини ръчно във вертикално положение, оставяйки ги с поставени 8 "венчелистчета" и 4 акустични сензора. След това „умните“ боеприпаси дават на сапьорите 6 минути да напуснат мястото на монтаж в своя транспорт. След това мината автоматично влиза в състояние на готовност (режим на охрана или режим на предупреждение).

Тя анализира вибрациите на земята, благодарение на което точно изчислява координатите на целта. Освен това мината удря само онези образци на оборудване, които отговарят на определените параметри по отношение на шума и вибрациите на почвата.

Зоната на действие на боеприпаса е линейно-кръгла, а нивото на бронепробиваемост е най-малко 70 мм. Мината тежи 19,9 кг и може да се използва при температури от -40 до +30°C. Срокът на бойна работа е до 10 дни - можете да зададете времето за самоунищожение от 1 до 10 дни.

Мината се състои от транспортно-пусков контейнер и боен елемент (експлозивно тегло 2,8 кг). Тя открива желаната цел на разстояние 100-250 м и изчаква нейното приближаване.

Припомняме, че в края на март в Харковска област бяха забелязани най-новите инженерни системи за дистанционно миниране (ИСДМ) „Земледелие“ на въоръжените сили на РФ.

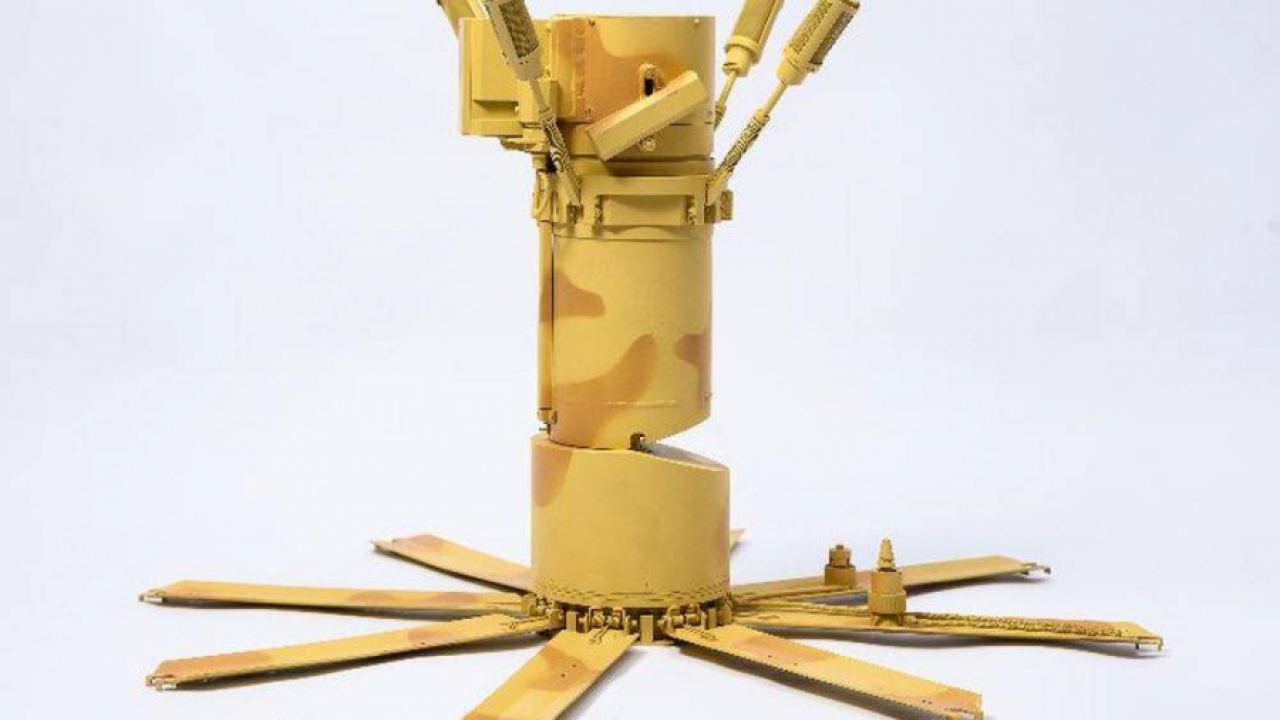

Противотанкова противопокривна мина ПТКМ-1Р

Предназначена за унищожаване на бронирана техника от горното полукълбо при преминаване през нея на разстояние до 50 м от мястото за монтаж на мината. Инсталирането на мините се извършва ръчно.

Характеристики

- Зона на действие - линейно-кръгла с обхват на прицел до 50 m

- Ниво на бронепробиваемост - не по-малко от 70 мм

- Скорост на целта - до 50 км/ч

- Радиус на откриване на целта - 100 m

- Време за взвеждане - 6 минути

- Време за самоликвидиране (набор) - от 1 до 10 дни (резолюция за настройка - 1 ден)

- Срокът на бойна работа - 10 дни

- Температурният диапазон на бойна употреба е от - 40 до + 30 градуса. С

- Теглото на мината - около 20 кг

Описание

Мината се състои от транспортно-пусков контейнер и боен елемент.

Транспортният пусков контейнер се състои от позициониращо устройство с 8 сгъваеми крака, взривно устройство, източник на захранване, грамофон с електрическа предавка, водач с 4 сгъваеми акустични целеви сензора, фиксирани върху него, бутало и изхвърлящ заряд.

В транспортно положение краката на устройството за позициониране и акустични целеви сензори са фиксирани в сгънато състояние със заключващ пръстен. На единия крак е фиксиран сеизмичен целеви сензор.

Бойният елемент се състои от бойна глава от типа "ударно ядро", взривно устройство, източник на ток, два импулсни реактивни двигателя, инфрачервени и радарни сензори за целта. Бойният елемент е фиксиран във водача на транспортно-пусковия контейнер.

Бойната глава се състои от корпус, взривен заряд, детонационен разпределител и облицовка.

Импулсните реактивни двигатели са фиксирани под ъгъл спрямо оста на бойния елемент.

Принцип на действие

След изтичане на времето за далечно взвеждане мината влиза в режим на бойно дежурство: задържащият пръстен се нулира, краката на позициониращото устройство се отварят, акустичните сензори за цел се разгръщат и търсенето на целта се извършва от сеизмичния датчик.

Когато бронирана машина се приближи на разстояние от 100 метра от мястото за инсталиране на мината, сензорът за сеизмични цели открива целта и подава команда за привеждане на мината в бойно положение: водача се накланя на 30 градуса от оста на мината и започва функционирането на акустични целеви сензори.

Акустичните сензори имат за цел да определят посоката към целта и издават команда за завъртане на водача по посока на целта и по-нататък извършват проследяване на целта и насочване на водача към нея. Сензорът за сеизмични цели определя разстоянието до целта.

Когато целта се приближи на разстояние 50 м от мястото на мината, сензорът за сеизмични цели подава команда за изстрелване на бойния елемент: задейства се изхвърлящият заряд, праховите газове действат върху буталото и изхвърлят бойния елемент от водача под ъгъл от 60 градуса от хоризонта с начална скорост 30 м/с.

След изстрелване на бойния елемент целта се търси и удря:

- задействат се импулсни реактивни двигатели, докато бойният елемент се върти нагоре с ъглова скорост 10 об/с. Ъгълът между оста на въртене и оста на бойния елемент е 30 градуса;

- започва търсенето на целта чрез инфрачервени и радарни сензори на целта. Поради въртенето на бойния елемент повърхността се сканира първо по дивергентна, а след издигане до максимална височина по сближаваща се спирална траектория. В същото време бойният елемент се движи по параболична траектория с най-висока височина на повдигане 30 метра.

- при откриване на цел от сензорите се издава команда за подкопаване на бойната глава. В този случай се образува ударно ядро, удрящо целта в покрива.

При липса на цел след предварително определено време мината се самоунищожава.
