Разрушителната кинетика на несвиваемия флуид
Интуицията е лош съветник в хидродинамиката. Тръбопроводните системи са проектирани да издържат на значително статично налягане, но те са физически безпомощни пред механичната вълна, генерирана от рязкото забавяне на масивна водна колона. За да се разбере мащабът на проблема, трябва да се изходи от базовото физическо свойство на водата — тя е практически несвиваем флуид в стандартни инженерни условия. За разлика от въздуха, който абсорбира енергия чрез свиване на своя обем, водата предава погълнатата кинетична енергия директно върху стените на съда, в който е затворена.
Когато помпа с мощност от няколко десетки киловата придвижва десетки тонове вода в секунда през стоманен тръбопровод, тази маса носи огромен импулс. Ако шибърът или електромагнитният клапан накрая на трасето се затвори мигновено, тази маса не спира. Първият воден слой се блъска в преградата, кинетичната му енергия се преобразува внезапно в потенциална енергия на налягането, и в този момент се ражда това, което архивите и техническите доклади отбелязват като хидравличен удар или воден чук.

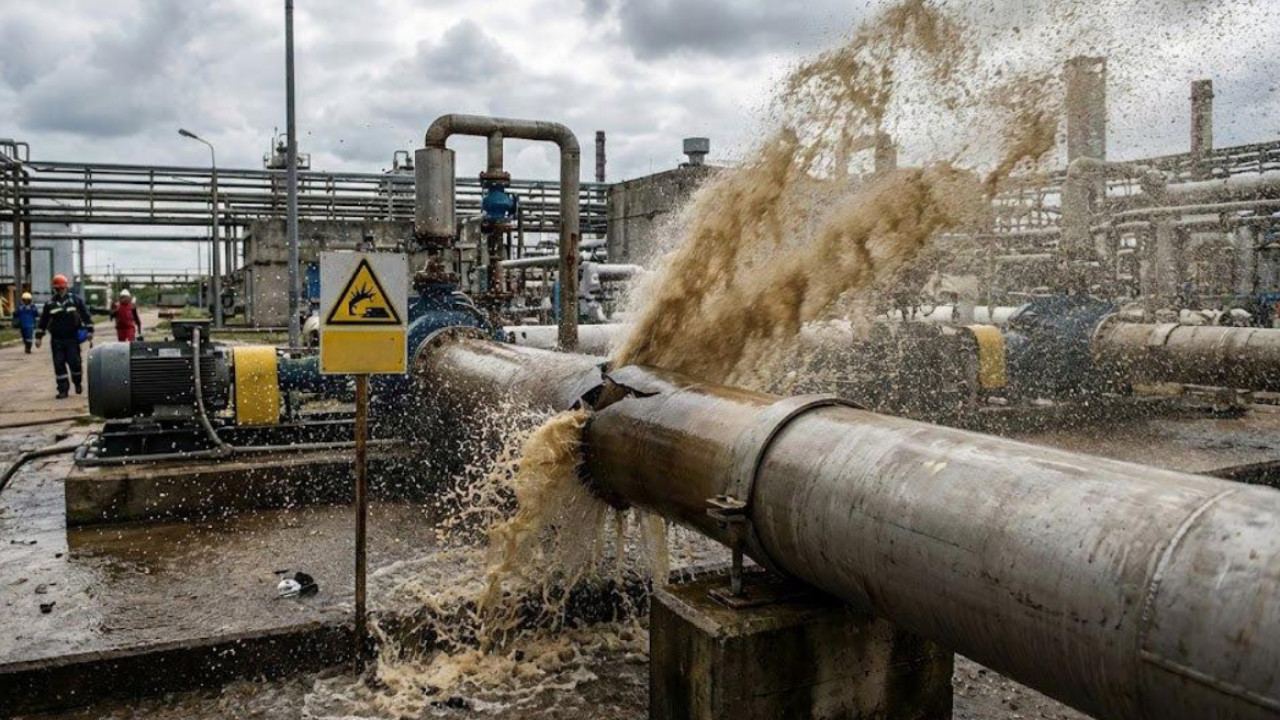

Ударната вълна тръгва обратно по направление на източника със скорост, варираща между 1400 и 1500 метра в секунда — приблизително скоростта на разпространение на звука във водна среда. В рамките на милисекунди локалното налягане в тръбата може да скочи с десетки атмосфери над максимално допустимите граници. Това не е хипотетичен сценарий. Резултатът от подобни събития е документиран многократно в индустриалната история: напукани чугунени магистрали, избити фланци, унищожени ротори на помпени станции и разкъсани тръбопроводи в промишлени съоръжения.
Опасността не се определя от обема на преминалата вода за денонощие или от базовото работно налягане в мрежата. Решаващият фактор е времето за спиране. Колкото по-кратък е интервалът между пълния дебит и пълното блокиране на потока, толкова по-стръмен е фронтът на ударната вълна.
Технологични решения за контрол на импулса
Поради тази причина в промишленото водоснабдяване и магистралните преносни мрежи никога не се използват механизми с мигновено действие. Бързозатварящите се кранове са изтласкани от инженерната практика още през първата половина на миналия век. На тяхно място се внедряват шибърни и дроселни клапани, оборудвани с червячни редуктори или хидравлични задвижвания. При тях процесът на затваряне е механично ограничен и отнема от няколко секунди до няколко минути. През това време водната колона губи своята скорост постепенно, а кинетичната енергия се разсейва под формата на треене и незначително повишаване на температурата на флуида.
Същият принцип на плавност се прилага и при управлението на изпомпващите агрегати. В миналото спирането на мощен двигател е означавало неизбежно появяване на обратна вълна на вакуум и последващ разрушителен удар при връщането на водната маса. Съвременната инфраструктура разчита на честотни задвижвания (VFD) и устройства за плавен старт и спиране. Те постепенно намаляват оборотите на ротора, позволявайки на флуида да се забави под контрол, без да се образуват опасни градиенти в налягането.
Алтернативен начин за намаляване на риска е геометричното оразмеряване. Увеличаването на вътрешния диаметър на тръбопровода при запазване на същия дебит намалява линейната скорост на движение на водата. Тъй като кинетичната енергия зависи от квадрата на скоростта, дори лекото забавяне на потока редуцира драстично разрушителния потенциал на хидравличния удар.
Има обаче битови и промишлени системи, в които бързото спиране е технологично неизбежно. В съвременните перални и съдомиялни машини електромагнитните клапани се задействат за части от секундата. За да не се разруши вътрешната инсталация на сградата, инженерите монтират компактни абсорбатори на хидравличен удар. Тези устройства представляват малки метални цилиндри с вътрешно бутало или гъвкава мембрана, зад която има капсулирана камера под налягане, пълна със сгъстен въздух или азот. При скок в налягането водата изласква буталото, газът се свива и поема пиковата енергия, действайки като класически хидравличен амортисьор. По-големият аналог на тази концепция в автономните водопроводни системи е хидрофорният акумулатор.
Мащабни хидротехнически компенсатори
В мащабни съоръжения като водноелектрически централи, деривационни канали и основни магистрални водопроводи кинетичната енергия на движещата се водна маса достигат такива стойности, че никакви вътрешни амортисьори или мембрани не са в състояние да я удържат. При внезапно изключване на турбина или затваряне на авариен затвор, милиони литри вода продължават движението си по инерция.
В тези случаи физическото решение се нарича преливен резервоар или водна кула. Това са вертикални съоръжения, свързани директно към подземния или надземния тръбопровод непосредствено преди централата. Когато потокът се спре в долната точка, излишната водна маса се насочва нагоре по вертикалната шахта. Кинетичната енергия на хоризонталното движение се преобразува в потенциална енергия на издигащия се воден стълб. Водата просто се издига в кулата, изравнява налягането и предотвратява физическото разкъсване на подналяганата стоманена или бетонна конструкция.
Тези инженерни решения показват фундаменталната разлика между теоремата на хартия и реалния терен. Не движещата се вода с нейните хиляди кубични метри дебит разрушава инфраструктурата. Водата става истински опасна тогава, когато човешката грешка или неправилно проектиран механизъм се опитат да я спрат без зачитане на нейния импулс.
